اینورتر خورشیدی با اینورتر یا معکوس کنندۀ منطقی که در الکترونیک و مدارات دیجیتالی به کار رفته است و برای معکوس کردن وضعیت منطقی یک ولتاژ DC بسیار جزئی در ورودی خود به کار میرود مشابه نیست. اینورتر مورد استفاده سیستم خورشیدی دقیقاً نقطه مقابل یک آداپتور AC یا منبع تغذیه معمولی است، چون با دریافت یک ولتاژ ۱۲ ولت DC یا بالاتر از یک یا چند باتری سرب اسیدی یا نمونههای مشابه دیگر، برق AC مورد نیاز بسیاری از دستگاهها و لوازمات برقی خانگی و صنعتی در رنج ۱۱۰ یا ۲۲۰ ولت را مهیا میکند.
اینورتر خورشیدی چگونه کار می کند؟
پنل خورشیدی از سلولهای فتوولتائیک – لایههای نیمه هادی از آرسنید گالیم یا سیلیکون کریستالی ساخته شده است. هنگامی که خورشید میتابد، این لایهها انرژی را از سلولهای PV جذب میکنند. انرژی بین لایههای مثبت و منفی برای تولید جریان مستقیم حرکت میکند. هنگامی که انرژی وارد اینورتر خورشیدی میشود، از ترانسفورماتور عبور میکند و خروجی AC را جدا میکند. از نظر فنی، اینورتر ترانسفورماتور را فریب میدهد تا فکر کند DC AC است. لوازم خانگی شما با برق 120/240 ولت AC کار می کنند.
انرژی یا به باتری یا مستقیماً به اینورتر خورشیدی ارسال میشود که بستگی به سیستم اینورتر شما دارد. اکثر واحدها برای عبور جریان مستقیم از طریق ترانزیستورهایی طراحی شدهاند که سریع روشن و خاموش میشوند. اگر سیستم انرژی خورشیدی شما بیش از آنچه نیاز دارید انرژی تولید میکند، یک اینورتر فتوولتائیک میتواند آن را به شبکه برگرداند. اما دوباره، اگر اینورتر به اندازه کافی برق تولید نمیکند تا نیازهای خانه شما را برآورده کند، آن را با برق شبکه مخلوط میکند. از آنجایی که پنلهای خورشیدی در شب انرژی تولید نمیکنند، شما 100% به شبکه متکی هستید. برخی از اینورترها میتوانند برق شبکه را با انرژی باتریهای خورشیدی مخلوط کنند. با اینورترهای اتصال شبکه، هنگامی که بین این دو سوئیچ میشود، متوجه تغییری نخواهید شد.
مزایای اینورتر خورشیدی
-انرژی خورشیدی به طور مداوم در کاهش اثر گلخانه و گرم شدن کره زمین کمک کرده است.
-با استفاده از دستگاههای مبتنی بر خورشیدی در صرفه جویی در هزینه و همچنین انرژی کمک میکند. زیرا افراد زیادی استفاده از این دستگاهها را شروع کردهاند.
- یک اینورتر خورشیدی در تغییر DC به باتری یا AC کمک میکند. این پشتیبانی از افرادی است که از بخشی از برق استفاده میکنند.
- اینورتر خورشیدی همزمان به صاحبان خانههای کوچک و همچنین شرکتهای برق کمک میکند زیرا از نظر اندازه بسیار زیاد هستند.
- اینورتر خورشیدی چند منظوره بهترین در بین همه است و با قدرت کار میکند. DC را با دقت بسیار زیاد تبدیل میکند که برای تأسیسات تجاری مناسب است.
- این اینورتر مقرون به صرفه است ، یعنی هزینه کمتری نسبت به ژنراتورها دارد.
- جدا از این دستگاههای اضافی نیز وجود دارد که از انرژی خورشیدی مانند بخاری خورشیدی ، اجاق گاز استفاده میکنند.
تفاوت سایر اینورترها با اینورتر خورشیدی چیست؟
اینورتر خورشیدی و اینورتر معمولی دو نوع اینورتر مختلف هستند و برای کاربردهای مختلف استفاده میشوند. در ادامه نیز تفاوتهای اصلی بین این دو نوع اینورتر را توضیح خواهیم داد:
اینورتر خورشیدی: این نوع اینورتر معمولاً در سیستمهای خورشیدی در خانه و همچنین صنعتی برای تولید برق تجاری یا شبکهای استفاده میشود.
اینورتر معمولی: این نوع اینورتر اغلب برق AC را به برق DC تبدیل میکند و معمولاً برای کاربردهایی مانند تامین برق برای دستگاههای الکتریکی موتوری، شارژرها و دستگاههای الکترونیکی و دستگاه جوش نیز کاربرد دارد.
اینورتر خورشیدی: این نوع اینورتر معمولاً دارای خروجی با شکل موج سینوسی است، که شبیه به شکل موج برق AC است.
اینورتر معمولی: بیشتر اینورترهای معمولی دارای خروجی با شکل موج مربعی هستند.
اینورترهای خورشیدی چقدر عمر می کنند؟
به طور متوسط، یک پنل خورشیدی مسکونی میتواند 10 تا 15 سال عمر کند. اکثر برندها ضمانتهایی را تا 20 سال ارائه میدهند. اگر به دنبال خرید اینورتر مبتنی بر خارج از شبکه هستید، طول عمر میتواند کوتاهتر باشد. یک اینورتر رشته مسکونی میتواند تا سالها کار کند. میتوانید در طول عمر پنل آن را تعویض کنید. برخی از قراردادهای خورشیدی شامل نظارت رایگان به عنوان بخشی از قرارداد است.
میکرواینورترها به طور متوسط بین 20 تا 25 سال عمر میکنند و اغلب با ضمانت 20 ساله پشتیبانی میشوند. همین امر در مورد بهینه سازهای DC نیز صدق می کند – آنها می توانند تا 25 سال دوام بیاورند.
برچسب : نویسنده : الکتری کالا electrikalaaa بازدید : 18
اینورتر، ابزار الکترونیکی برای کنترل سرعت موتورهای الکتریکی در فعالیتهای صنعتی است. با استفاده از انواع اینورتر میتوانیم دامنه گستردهای از تنظیم سرعت در موتورهای الکتریکی داشته باشیم. تا جایی که میتوانیم هر موتور را در سرعتی بسیار کم و یا سرعتی بسیار زیاد تنظیم کنیم. اینورترها بدون نیاز به حضور مکانیکی و تنها با اعمال تغییر در سطح فرکانس و یا ولتاژ، قابلیت تغییر سرعت موتورها را دارند.
معرفی اینورتر ارزان قیمت
هرکدام از مدلهایی که در ادامه برایتان بیان میکنیم با توانهای مختلف دارای قیمتهای متفاوتی هستند که در ادامه به بررسی بعضی از اینورترهای ارزان میپردازیم.
اینورتر S100 ال اس
اینورتر ال اس سری S100 تولید جدید شرکت LS است. این محصول با نظر به ضرورتی که در میان صنعتگران احساس شده بود تولید و وارد بازار عرضه شده است. تکنولوژی که در این محصولات به کار برده شده بسیار جدید است. در ادامه توضیحات، با این سری از اینورتر ال اس بیشتر آشنا خواهید شد.
رنج ولتاژ برقی اینورتر ال اس S100
اینورترهای سری s100 در رنج ولتاژی زیر تولید شدهاند:
مشخصات فنی اینورتر ال اس S100
نحوهی عملکرد S100 اینگونه است که در حین عمل اگر خطاهای قابل توجهی مثل جریان بیش از حد مجاز، خطای اتصال بدنه، خطای اختلاف فاز طبق تنظیمات تعریف شده را به صورت اتوماتیک خطاها را ریست میکند و مجددا بدون نیاز به حضور مسئول مربوطه کار خود را از سر شروع میکند.
اینورتر آیمستر مدل U1
محصولی با کیفیت و محبوب در میان صنعتگران داخلی و خارجی میباشد. این سری محصول توسط شرکت ADT بر اساس تکنولوژی FUJI در کره جنوبی تولید شده است.
نظر به اینکه تکنولوژی فوجی در این محصول به کار برده شده است، کلیه پارامترها و روش کار با این محصول شبیه مدل MINI-FRENIC است. افرادی که با این مدل آشنایی دارند میتوانند بدون هیچ مشکلی مدل iMaster U1 را جایگزین نمایند. بر اساس نوع ولتاژ ورودی مدلهای متنوعی از این درایو تولید میگردد.
مدل تولیدی آیمستر U1
مدل تکفاز 220 ولتی این درایو از قدرت 0.4 کیلووات تا 2.2 کیلووات و مدل سهفاز این محصول با ورودی 380 ولت در محدوده توانی 0.4 کیلوات تا 4 کیلوات تولید گردیده است. اینورتر آیمستر با توجه به کاربریهای متفاوت در سه نوع سبک، سنگین و فوق سنگین طراحی و تولید شده است.
نام سری دیگر اینورتر آیمستر
درایو آیمستر علاوه بر سری U1 دارای سری های دیگری است که شامل:
نام اینورتر آیمستر در ایران
اینورتر آیمستر نظر به محبوبیتی که در میان صنعتگران و مهندسان ایران دارد با نامها مختلفی شناخته میشود که آنها شامل:
کاربرد این مدل اینورتر
ویژگی اینورتر U1
اینورتر M100 برند ال اس
درایو تکفاز مدل M100 دارای فیلتر EMC قابلیت انتخاب V/F و کنترل آن همچنین قابلیت نصب پنل روی تابلو برق، قابلیت نصب بر روی ریل به فاصله 2 میلیمتر دارای فرکانس خروجی از۰٫۱ تا ۴۰۰ هرتز، دارای گشتاور ۱۵۰% در فرکانس ۰٫۵ درصد، ورودی ۱۰- ۰ ولت آنالوگ، دارای پتانسیومتر روکار، دارای کنترل PID و شبکه مدباس میباشد.
اینورتر ال اس M100 مدل LS0008M100-1EOFNS با ورودی تکفاز 230 ولت و توان 0.75 برای الکتروموتورهای سهفاز کوچک با توان 750 وات میباشد. این مدل اینورتر LS برای پمپ، گیربکس و فنهای کوچک با موتور و ترمز DC استاندارد مناسب است. اینورتر مدل LS M100 با طراحی کاربرد پسند و اندازه جمع و جور و کوچک، از مدلهای نسبتاً جدید اینورترهای LS است که جایگزین اینورتر سری IC5 است که با قابلیتهای بیشتری نسبت به اینورتر IC5 طراحی و ساخته شده و همچنین از نظر فنی و کارایی نصبت به اینورتر IC5 عملکرد بهتری داشته است.
برچسب : نویسنده : الکتری کالا electrikalaaa بازدید : 13

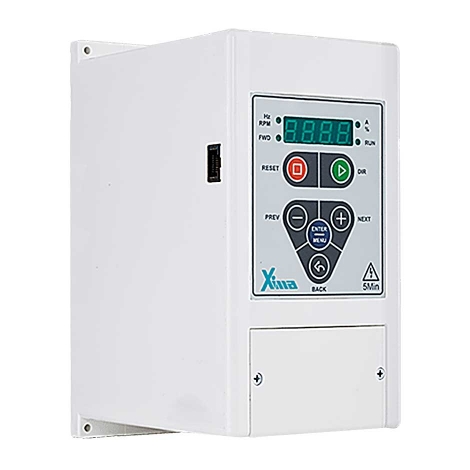

درایو به عنوان یک سیستم کنترل الکترونیکی برای کنترل سرعت و جریان الکتروموتورها استفاده میشود. این قطعه با استفاده از قوانین کنترل الکترونیکی، ولتاژ و فرکانس تغذیه الکتروموتور را تنظیم کرده و با کنترل جریان و سرعت آن، عملکرد الکتروموتور را تنظیم میکند. درایوها میتوانند از انواع مختلفی شامل مبدلهای فرکانس، مبدلهای DC به AC، مبدلهای AC به DC و سیستمهای تنظیم سرعت باشند.
استفاده از درایو، امکان بهینهسازی عملکرد الکتروموتورها را فراهم میکند. آنها قابلیت تنظیم سرعت دقیق، کاهش انرژی مصرفی، کنترل دقیق جریان و حفاظت از الکتروموتور در برابر ولتاژهای نامناسب و مشکلات دیگر را دارند. بنابراین، درایوهای الکتروموتور برای بهبود کارایی و کاربرد الکتروموتورها بسیار حائز اهمیت هستند.
کاربرد درایو
1. ماشین آلات صنعتی: با استفاده از درایو یا اینورتر، ماشین آلات صنعتی میتوان راندمان، عملکرد و قابلیت اطمینان این تجهیزات را بالاتر برد. درایوها در طیف گستردهای از ماشین آلات صنعتی مانند موارد زیر استفاده میشوند:
2. وسایل نقلیه الکتریکی: از درایوها در وسایل نقلیه الکتریکی مثل ماشینها، اتوبوسها و قطارها استفاده میشود تا سرعت و گشتاور موتور این وسایل را کنترل کنند.
3. رباتیک: در این شاخه صنعتی از درایو برای کنترل حرکت و موقعیت بازوها، مفاصل و پایانههای رباتها استفاده میشود. درایوها در طیف گسترده ای از کاربردهای رباتیک مانند تولید، لجستیک و مراقبتهای بهداشتی مورداستفاده قرار میگیرند.
4. سیستم های HVAC: در سیستمهای تهویه مطبوع، گرمایشی و تهویه از درایوها برای کنترل سرعت فن و پمپها استفاده میشود که منجر به کنترل دقیق بر جریان گاز و آب عبوری در سیستمهای چوک میشوند. استفاده از درایوها در این حوزه منجر به افزایش کارایی انرژی و آسایش در ساختمانها میشود.
5. لوازم خانگی: از درایوها در لوازم خانگی بسیاری مثل ماشین لباسشویی، یخچال و فریزر و دستگاههای تهویه هوا استفاده میشود.
6. سیستمهای انرژی تجدیدپذیر: یکی از کاربردهای مهم درایوها استفاده از آنها در سیستم تولید انرژیهای تجدیدپذیر مانند توربینهای بادی و ردیابهای خورشیدی است.
چرا به درایو گاهاً اینورتر گفته می شود؟
درایوها در بسیاری از موارد، از نوع اینورتر هستند و به عنوان درایوهای اینورتری شناخته میشوند. اصطلاح اینورتر در واقع از عبارت تبدیل کننده توان برعکس (Power Inverter) برگرفته شده است. این نام به دلیل قابلیت تبدیل جریان مستقیم به جریان متناوب (DC to AC) توسط درایوها استفاده میشود.
درایوهای اینورتر، با استفاده از مدارهای الکترونیکی پیشرفته، جریان مستقیم ولتاژ مستقیم را به جریان متناوب ولتاژ متناوب تبدیل میکنند. این ویژگی به آنها اجازه میدهد تا سرعت و جریان الکتروموتورها را با دقت کنترل کنند و ولتاژ و فرکانس خروجی را تغییر دهند.
با توجه به این قابلیت تبدیل جریان ولتاژ، درایوهای اینورتر به عنوان درایوهای الکترونیکی رایج برای کنترل الکتروموتورها استفاده میشوند. نام اینورتر به خاطر این توانایی تبدیل جریان ولتاژ استفاده میشود و به همین دلیل بسیاری از مردم، درایوها را به عنوان اینورترها میشناسند.
ساختار درایو و اجزای آن
ساختار درایوهای الکتریکی این موتورها معمولا به این صورت است که:
۱ - ابتدا به کمک یک یکسو کننده( رکتیفایر) که میتواند بدون کنترل یا کنترل شده باشد، خط سهفاز یا تکفاز تبدیل به یک ولتاژ dc میشود.
۲ - در مرحله بعد این ولتاژ dc به خوبی فیلتر شده تا هارمونیکها یا نوسانات اضافی حذف شوند.
۳ - در مرحله سوم به کمک یک پل سهفاز که از المانهایی مثل IGBT در آنها استفاده شده این ولتاژ DC سوئیچ میشود. روش سوئیچ به شکلهای مختلفی مثل PWM یا SPWM یا برداری است.
۴ - در آخرین مرحله که در یکسری از درایوها در نظر گرفته نمیشود این شکل موج شبه سینوسی فیلتر شده و هارمونیکهای اضافی حذف میشوند.
قابلیت های کنترلی درایو
درایوها، قابلیتهای کنترلی متنوعی را فراهم میکنند که هنگام خرید اینورتر یا درایو نیز میتوانید به آنها توجه کنید. برخی از قابلیتهای کنترلی درایوها عبارتند از:
1- کنترل سرعت: درایوها امکان کنترل دقیق و تنظیم سرعت الکتروموتورها را فراهم میکنند. این قابلیت به کاربر امکان میدهد تا سرعت الکتروموتور را بر اساس نیازهای خود تنظیم کند.
2- کنترل ولتاژ: درایوها امکان تنظیم ولتاژ تغذیه الکتروموتورها را فراهم میکنند. این قابلیت به کاربر اجازه میدهد ولتاژ خروجی را تغییر دهد و الکتروموتور را با تواناییهای مختلف کنترل کند.
3- کنترل موقعیت: درایوهای پیشرفته میتوانند قابلیت کنترل موقعیت الکتروموتور را فراهم کنند. این ویژگی به کاربر اجازه میدهد تا موقعیت دقیق الکتروموتور را تنظیم و کنترل کند که در برخی برنامهها و سیستمهای روباتیک و اتوماسیون صنعتی مورد استفاده قرار میگیرد.
برچسب : نویسنده : الکتری کالا electrikalaaa بازدید : 12
یکی از مهمترین تجهیزات برق صنعتی اینورتر است. اینورتور، درایو موتور، میکرودرایو، درایو، کنترل دور موتور، درایو سرعت قابلتنظیم، درایو ای سی (AC) و درایو VFD از نامهای دیگر اینورتر هستند. در قرن نوزدهم یکی از مهمترین رقابتها در رابطه با استفاده از جریان برق مستقیم و متناوب بود، توماس ادیسون بر استفاده از جریان برق مستقیم( DC) برای تامین انرژی الکترونیکی و برق مصرفی اعتقاد داشت، اما نیکولا تسلا بعد از کشمکشهای فراوان توانست خلاف این باور را ثابت کند و تا به امروز جریان( AC) حرف اول در مصرف برق را میزند.
به طور کلی اینورتر در بیشتر وسایلی که دارای حرکت باشند وجود دارد. مانند کولر گازیها، ماشین لباسشویی و بسیاری از لوازم خانگی دیگر، همچنین در آسانسورهای صنعتی و پمپهای آب هم کاربرد دارد. با وجود اینکه تمامی دستگاههای برقی از جریان( AC) استفاده میکنند اما کارکرد ژنراتورهای برق بر پایهی( DC) است. به خاطر همین، اینورتر ساخته شد تا جریان مستقیم را به جریان متناوب تبدیل کند.
مشخصات مهم اینورتر
برای انتخاب و خرید اینورتر مناسب برای پروژه خود، باید به نکات زیر توجه کنید:
1. نیازهای سیستم:
ابتدا باید نیازهای سیستم خود را مشخص کنید. این شامل نیازهای ولتاژ و جریان ورودی و خروجی، نوع کاربری( مثلاً موتورهای القایی، موتورهای DC و غیره) و سایر ویژگیهای مورد نیاز مانند قابلیت کنترل سرعت، حفاظت در برابر افت ولتاژ و جریان و غیره است.
++ ولتاژ
بهتر است اینورتر با ورودی سهفاز خریداری کنید زیرا تمامی اینورترها خروجی 3 فاز دارند. البته اگر به برق تکفاز شهری دسترسی دارید بهتر است اینورتری با ورودی تکفاز( دویست و بیست) ولت خریداری کنید، اما در صورتی که هر دو موجود بودند استفاده از برق 3 فاز اولیت دارد تا موتور عملکرد بسیار بهتری داشته باشد.
++ سطح تکنولوژی مورد نیاز
با توجه به هر پروژه، اینورتر با توان و کارایی متفاوت وجود دارد. به طور مثال برای استفاده در جرثقیل مطمئنا اینورتر با توان و سطح تکنولوژی بالاتری نسبت به کولر گازی مورد نیاز است. برای همین باید به نیاز خود و نوع کاربری اینورتری که میخواهید آن را خریداری کنید داشته باشید تا در کار شما مشکلی پیش نیاید.
2. قابلیت کنترل:
بررسی کنید که آیا اینورتر قابلیت کنترل سرعت موتورها را دارد و آیا میتوانید پارامترهای کنترلی را به طور دلخواه تنظیم کنید. همچنین، بررسی کنید که آیا اینورتر از چه روش کنترلی پشتیبانی میکند. اینوترها با توجه به نوع کنترل، دارای 3 مدل کلی هستند که در ادامه به بررسی آنها میپردازیم.
کنترل برداری( vector control): تنها امکان کم و زیاد کردن سرعت، آن هم به صورت دستی را دارد.
بدون سنسور: بدون حضور سنسور فیزیکی توانایی اندازهگیری مقدار بار اعمال شده و سرعت موتور را دارد و بیشتر کاربرد نیمه صنعتی و نیمه سنگین دارد.
حلقه بسته: جزء اینورترهای پیشرفته حساب میشود و با خروجی گرفتن از سنسورهای فیزیکی سرعت موتور را افزایش میدهند.
3. حفاظت و ایمنی:
اطمینان حاصل کنید که اینورتر دارای ویژگیهای حفاظتی مناسب است. این شامل حفاظت در برابر افت ولتاژ، افزایش جریان، حفاظت در برابر حرارت بالا، حفاظت در برابر اتصال کوتاه و غیره است.
نکات مهم ذر استفاده از اینورتر
اما حالا مهمترین نکاتی که باید رعایت کنید برای استفاده از اینورترهای موجود در بازار را برایتان بیان میکنیم.
++ نکته اول
مصرف برق: شما باید میزان مصرف برقی که دارید را داشته باشید تا متناسب با آن، خرید اینورتر را انجام دهید. توجه کنید که قطعا هر مکانی یک میزان مصرف برقی دارد و شما نمیتوانید با میزان مصرف برق منزل خودتان برای منزل دیگری اینورتر تهیه کنید.
++ نکته دوم
اطلاعات: شما باید بدانید کدام وسایل میتوانند از اینورتر استفاده کنند، برای همین بهتر است اطلاعاتی از دستگاههای خود داشته باشید. برای مثال، یخچال و کولر میتوانند از اینورتر استفاده کنند، اما باید بدانید که چون مصرف بالایی دارند بهتر است از اینورترهای سنگین کار استفاده کنید.
++ نکته سوم
نیاز اینورتر: تمامی اینورترها باید دارای رتبه بندی باشند برای همین درجه بندی وسایل برای استفاده از اینورتر بسیار اهمیت بالایی دارد، اما دلیل آن این است که باید با درجه وسیلهای که استفاده شده است هماهنگ شده باشد. دقت کنید اگر این مورد رعایت نشود شما دچار نوسان برق خواهید شد.
++ نکته چهارم
بخشهای متفرقه: شما باید مشاهده کنید این دستگاه، دارای گارانتی است یا خیر و شرایط و نحوه استفاده از آن را بدانید. در صورتیکه گارانتی نداشته باشد شما باید از خرید آن صرف نظر کنید تا بعدا از مشکلات جانبی پیش آمده از آن جلوگیری شود.
برچسب : نویسنده : الکتری کالا electrikalaaa بازدید : 10
اینورترها( VFDs) از دهه 1980 تاکنون برای کنترل سرعت موتورهای القایی جریان متناوب( الکتروموتور) سهفاز( AC) مورد استفاده هستند. به علاوه اینورتر امکان تنظیم شتاب و کاهش سرعت، محافظت در برابر اضافه بار و کنترل استارت در موتورها را فراهم میکند. این ویژگیها و سایر مشخصات اینورترها آنها را به انتخاب خوبی برای فنها، دمندهها، پمپهای گریز از مرکز، میکسرها، همزنها و تسمه نقالهها( که به اسب بخار و گشتاور متغیر نیاز دارند) و کاربردهایی که در آنها با استفاده از کاهش سرعت مصرف انرژی کاهش مییابد تبدیل میکند.
استفاده از اینورتر و مزایای آن
از مزایای استفاده از اینورترها میتوان به صرفه جویی در انرژی، قابلیت تنظیم سرعت و گشتاور موتور، کاهش جریان هجومی موتور هنگام استارت و توقف و همچنین برگشت کنترل شده اشاره کرد. احتمالاً بزرگترین مزیت آن کاهش مصرف انرژی هنگام کار دستگاههایی مانند دمنده، فن و پمپهای سانتریفیوژ با سرعت کمتر است.
توانایی اینورتر در تغییر سرعت موتور امکان بهینهسازی کار مورد نیاز دستگاه یا فرآیند را فراهم میکند زیرا فقط سرعت ضروری تامین میشود. در مقابل کار کردن الکتروموتور با سرعت کامل و محدود کردن خروجی آن که ناکارآمد است، باعث کاهش عمر موتور و افزایش میزان تعمیر و نگهداری الکتروموتور و تجهیزات محدود کننده میشود.
اینورتر میتواند جریانهای استارت موتور را که ممکن است بیش از هشت برابر جریان تمام بار موتور باشد کاهش دهد. در الکتروموتورهای بزرگتر این استارت تمامبار دیماند قابل توجهی را در سیستم توزیع برق ایجاد میکند. این دیماندهای بالا ممکن است منجر به فرورفت یا کمبود ولتاژ در هنگام شروع به کار موتور در ولتاژ کامل شود. یک استارت با شتاب کنترل شده که با اینورتر فراهم شود این مشکل را برطرف میکند.
نکات مهم برای خرید اینورتر
نکات مهمی که در زمان خرید اینورتر باید به آنها دقت کنید شامل:
1. اینورتر را بر اساس اندازه بار انتخاب کنید:
اندازه اینورتر اغلب به مواردی غیر از تطبیق درجه اسب بخار با موتور نیاز دارد. مشخصات کاربری باری که اینورتر کنترل میکند باید در نظر گرفته شود. بارهای ثابت یا متغیر، شروع و توقف مکرر یا کار مداوم نیز باید در هنگام انتخاب تجهیزات در نظر گرفته شود.
گشتاور و بالاترین جریان پیک در هر زمان از کار باید تعیین شود. این کار با تأیید جریانهای نامی بار کامل موتور( FLA) شروع میشود. با این حال الکتروموتورهایی که دوباره سیمپیچی شدهاند ممکن است FLA بالاتری از آنچه در پلاک نام ذکر شده است داشته باشند.
اندازه اینورتر باید به جای صرفاً اسب بخار بر اساس حداکثر گشتاور دیماند باشد. در شرایط خاص موتور ممکن است قدرت و یا گشتاور بیشتری را طلب کند و هنگامی که بارهای دینامیکی یا بارگذاری ضربهای موقتاً شرایط اضافهبار ایجاد میکند، ممکن است لازم باشد سایز بزرگتری در نظر گرفته شود. در این شرایط و سایر وضعیتهای پر تقاضا، اینورتر باید جریان کافی برای اطمینان از عملکرد قابل قبول موتور فراهم کند.
به عنوان مثال برای تأمین گشتاور راهاندازی اضافی برای شروع به کار نوار نقاله کاملاً پرشده، انرژی بیشتری از اینورتر گرفته میشود. در حالی که بسیاری از اینورترها قادرند برای مدت زمان 60 ثانیه با 150 درصد اضافه بار کار کنند، اما ممکن است اضافه بار بیشتری برای مدت زمان کوتاهی زیاد دیده شود. بر حسب اینکه مدت زمان اضافه بار کوتاه یا طولانی است، ممکن است یک اینورتر بزرگ برای تأمین تلرانس لازم برای آن کاربرد مورد نیاز باشد. حتی تاسیسات واقع در ارتفاعات بالا هم ممکن است نیاز به اضافه سایز داشته باشند زیرا هوای خنک کاری کمتری برای اینورتر در دسترس است.
2. گزینههای ترمز را تعیین کنید:
اینورتر همچنین ممکن است هنگام کاهش سرعت بار، به اندکی کمک نیاز داشته باشد. گرچه میتواند بارهای دارای اینرسی متوسط را متوقف کند، اما بارهای دارای اینرسی بالا ممکن است باعث ایجاد ولتاژ اضافی در راهانداز شود. برای کاهش سریع سرعت بارهای سنگین، باید مقاومت ترمز دینامیکی خارجی در نظر گرفته شود.
مقاومت ترمز به اینورتر اجازه میدهد تا با کاستن ولتاژ تولید شده توسط یک موتور کاهش سرعت، گشتاور ترمز بیشتری تولید کند. اینورترهای معمولی بدون مقاومت ترمز تقریباً 20 درصد گشتاور ترمز را فراهم میکنند. مقاومت ترمز خارجی میتواند به طور قابل توجهی گشتاور ترمز اینورتر را برای کاهش سرعت بارهای سنگین افزایش داده و حرارت راهانداز را که ناشی از شروع و توقف مکرر است کاهش دهد.
نکات مهم هنگام خرید اینورتر
امروزه با توجه به پیشرفت علم و تکنولوژی و استفاده از انواع پمپ و الکتروموتور در صنایع مختلف، یکی از مهمترین دغدغههای صنعتگران، کنترل این تجهیزات با توجه به نیاز و کاربری خود در لحظه میباشد. به طور مثال، تبدیل برق dc به برق ac و بلعکس، کنترل دور موتور، کنترل جریان ورودی، کنترل قدرت و گشتاور و همچنین افزایش طول عمر و کارایی موتور. همه این موارد با خرید اینورتر مناسب، امکان پذیر است لذا میبایست پیش از خرید اینورتر به چند نکته بسیار مهم توجه داشته باشیم. در ادامه به معرفی 4 مورد از رایجترین اشتباهات و نکاتی که هنگام خرید اینورتر باید بدانید میپردازیم.
برچسب : نویسنده : الکتری کالا electrikalaaa بازدید : 13
اینورتر از سالهای گذشته در صنایع مختلف رواج داشته و بخاطر مزایای بسیاری که برای ماشین آلات دارد( پایین آوردن مصرف انرژی، محافظت از موتور و…) برای صنعت کاران حائز اهمیت است، اما اینورترها نیز همانند کلیه ماشین آلات صنعتی دارای عمر مفید هستند.
امروزه اینورترهای جدید و قدرتمندی در بازار وجود دارد که در مدلها و توانهای مختلفی تولید میشود که هر کدام از آنها در صنعت خاص خودش به کار برده میشود. دانستن کاربرد دستگاه و انتخاب درایو متناسب با آن، خود نکته مهمی است که باعث عمر مفید دستگاه میگردد. تعمیر اینورتر نیز مانند تعمیر سایر قطعات الکترونیک نیازمند تخصص و مهارت لازم بوده و برای نتیجه بهتر میبایست اینورتر در شرایط استاندارد مورد بررسی قرار بگیرد.
ایرادات رایج درایوها
این مشکلات به صورت خلاصه شامل موارد زیر میشود.
1. خراب شدن پل دیودی
یکی از رایجترین مشکلاتی که در اینورتر صنعتی مشاهده میشود، خراب شدن پل دیودی و برخی از تجهیزات ورودی حفاظتی مانند ویستور و… است. این حالت زمانی رخ میدهد که به برچسب اینورتر، تکفاز یا سهفاز بودن آن توجهی نشود. همچنین اگر برق اشتباهی به اینورتر داده شود دستگاه دچار چنین حالتی خواهد شد.
2. خازن ها
خازنها ضعیفترین و حساسترین قسمت اینورتر هستند. در نتیجه اولین قسمتی که ممکن است دچار مشکل شود، خازنها هستند. در عیب یابی اینورتر باید به این نکته توجه کافی شود. همچنین هنگام تعویض و نصب خازنهای جدید باید مراقب بود خازنها صدمه نبینند.
3. شکستگی IGBT به دلیل تهویه نامناسب
اگر حرارت در سیستم بالا باشد یا تهویه به طور مناسب انجام نشود، IGBTها دچار مشکلات جدی خواهند شد. همچنین ضربههای شدید هم میتواند IGBT را دچار شکستگی و مشکل کند.
4. منبع تغذیه درایو
یکی دیگر از مشکلات رایج در اینورترها بروز مشکل در منبع تغذیه درایو یا دیود( تریستور)های بخش رکتیفایر است. این خطا زمانی خود را نشان میدهد که ولتاژ اضافه یا ناگهانی به درایو وارد شود. این موضوع میتواند یکی از چندین علت بوق زدن اینورتر هم باشد.
5. سوختن فیوز
فیوزهای برق ورودی نیز بسیار حساس هستند و به راحتی دچار مشکل شده و میسوزند. برای حل این مشکل میتوان پس از رفع اتصال کوتاه نسبت به تعویض فیوزها اقدام کرد. به علاوه باید دقت شود که در قسمت توان ورودی ترمز مشکلی وجود نداشته باشد و سپس فیوزها را تعویض کرد. اگر فیوزها باز هم ذوب شدند، میتوان نتیجه گرفت که درایو معیوب است.
مراحل تعمیرات اینورتر
مراحل تعمیر اینورتر کنترل دور موتور عبارت است از:
1. تشخیص مشکل: ابتدا باید مشکل را تشخیص بدهید که این مورد میتواند از طریق بررسی علائم نامطلوب در عملکرد، استفاده از ابزارهای تست مدار و یا تجهیزات تشخیصی انجام شود.
2. بررسی اتصالات و کابلها: اتصالات و کابلهای مرتبط با درایو و موتور را بررسی کنید تا اطمینان حاصل کنید که هیچ قطع و وصل نادرستی وجود ندارد.
3. آزمایش منابع تغذیه: منابع تغذیه برق و ولتاژهای موردنیاز برای درایو و موتور را بررسی کنید. اگر تغذیه برق نامناسب یا ناپایدار است، مشکلاتی در عملکرد ایجاد میشود.
4. بررسی ترانزیستورها و IGBTها: ترانزیستورها یا IGBTهای موجود در درایو را بررسی کنید. در صورت خرابی، آنها را با قطعه جدید جایگزین کنید.
5. آزمایش حسگرها: حسگرهای مورد استفاده برای اندازهگیری دوران یا سرعت موتور را بررسی کنید. اگر یک حسگر خراب است، باید آن را تعویض کنید.
6. بررسی مدارهای بازخورد: مدارهای بازخورد که اطلاعات دقیق را به کنترلر ارسال میکنند را بررسی کنید. در صورت خرابی، آنها را تعمیر یا تعویض کنید.
7. بررسی مدارهای کنترلی و برنامهریزی: مدارهای کنترلی و برنامههای مورد استفاده را بررسی کنید. اگر برنامهریزی نادرست است، آن را اصلاح کنید.
8. آزمایش در محیط کنترل شده: پس از تعمیر، در محیط کنترل شده و با بارهای آزمایشی، عملکرد درایو و موتور را آزمایش کنید و اطمینان حاصل کنید که مشکلات حل شدهاند.
9. تستهای نهایی و بهینهسازی: پس از تعمیر، تستهای نهایی انجام داده و عملکرد درایو و موتور را بررسی کنید. در صورت نیاز، پارامترهای کنترلی را بهینهسازی کنید.
10. ثبت و ثبتنام تعمیرات: مراحل تعمیرات، تغییرات انجام شده و نتایج تستها را ثبت کنید. این اطلاعات میتوانند در آینده برای تعمیرات مشابه مفید و کاربرد داشته باشند.
بررسی خطاها در اینورتر
پس از بررسی چشمی اگر هنوز هم منبع مشکل مشخص نشده میتوان به علائم خطایی که در صفحه نمایش اینورتر نشان داده میشود، دقت کرده و به عیب یابی یا تعمیر اینورتر پرداخت. در حالت کلی تولید کننده درایو، خطاهایی را که در صفحه نمایش دستگاه نمایش داده میشود، به دو دسته اصلی تقسیم کرده است.
برچسب : نویسنده : الکتری کالا electrikalaaa بازدید : 14
اینورتر صنعتی یا همان درایو صنعتی با نام تجاری VARIABLE FREQUENCY DRIVE که به صورت اختصار( VFD) نامیده میشود در معنی لغوی معکوس کننده است و نوعی کنترل کننده دور و راه انداز موتور است. از نظر الکترونیکی هرگونه دستگاهی که برق DC را به برق AC تبدیل کند( مبدل DC TO AC)، اینورتر نامیده میشود. اینورترها این قابلیت را دارند برق AC خروجی را با ولتاژ و فرکانس مورد نیاز کاربر تامین و تولید کنند.
در نهایت از برق AC تولید شده در خروجی اینورتر صنعتی( VFD)، میتوانیم انواع موتورهای AC سه فاز را کنترل و راه اندازی کنیم. اگر در استفاده از الکترو موتورها نیاز به تغییر سرعت در کاربری خود دارید، اینورتر به آسانی با افزایش یا کاهش سرعت موتور میتواند نیازهای شما را برآورده کند. اینورتر برق صنعتی را با نامهای دیگری مانند: درایو سرعت متغیر، درایو سرعت قابل تنظیم، درایو فرکانس قابل تنظیم و درایوهای صنعتی نیز میشناسیم.در حقیقت در اینورترهای صنعتی با تغییر نسبتی از ولتاژ و فرکانس میتوانیم سرعت شفت را کنترل کنیم. اینورتر این قابلیت را دارد که توسط برق تکفاز، موتورهای سهفاز تا توان ۱۱ کیلو وات را با برق تکفاز با مصرف بهینه کنترل و راه اندازی کند.
اقدامات پیشگیری از تعمیر اینورتر
مطمئنا بدون اقدامات لازم برای مراقبت از این دستگاهها در طول بازهی مفید عمری خود، احتمال آن که درایوها دچار مشکل شوند افزایش مییابد. لزوم نگهداریهای دورهای، باعث تضمین بیشتر عمر مفید کارکرد اینورترها میشود. بعد از خرید اینورتر و استفاده از آن، اگر این سرویسهای دورهای به طور منظم انجام شود، به طبع توانایی عملکردی درایو نسبت به شرایط کاری و محیطی هم تضمین میشود. سرویسهای دورهای که میتوان برای نگهداری بهتر از این دستگاهها انجام داد شامل:
تعمیرات اینورتر با توجه به عملکرد آن
پس از پیدا کردن مشکل سیستم، زمان آن است که به تعمیر اینورتر بپردازید. وقتی که شما میخواهید تعمیرات انجام دهید باید به کارکرد و کاربرد اینورتر توجه زیادی داشته باشید، زیرا درایوهای اینورتر در انواع زیادی توسط کارخانهها ساخته میشوند. امکان دارد درایورهای اینورتر مشابه یک دیگر نباشند و با یکدیگر تفاوت زیادی داشته باشند. به همین دلیل شما باید به کارکرد اینورتر مورد نظر توجه کنید. نتیجه عدم دقت به این موضوع خرابی بیشتر و صرف هزینههای اضافی است. همچنین از مشکلات رایج در تعمیرات اینورتر نیز می توان به موارد زیر اشاره کرد:
• اولین مشکل رایج که در تعمیرات اینورتر مشاهده میشود خرابی خازنها هستند. خازنها به عنوان ضعیفترین قسمت در درایو شناخته میشوند به همین جهت طول عمر آنها در مقایسه با سایر قطعات پایینتر است. بنابراین باید هنگام تعمیرات درایو، خازنها را با دقت بسیار زیادی تعویض کنیم تا هنگام نصب روی برد آسیبی به آنها وارد نشود.
• رایجترین مشکل از عدم اطلاع کاربران از برچسب اطلاعات یا دفترچه راهنما( Data sheet) روی درایو نشئت میگیرد که در نهایت منجر به این میشود که ولتاژ ورودی نامناسبی را به درایو اعمال میکنند. با این کار آسیب جدی به پل دیودی وارد میشود و عملکرد دیگر تجهیزات حفاظتی را نیز تحت تاثیر قرار میدهد نیاز به تعمیرات اینورتر را افزایش میدهد.
• در نهایت مشکل رایج سوم ازعدم تهویه مناسب و گرم شدن بیش از اندازه قطعات به وجود میآید. اگر عناصر اینورتر به خصوص IGBT ها یا دیودها خیلی گرم شوند و این عمل باعث بروز خطا در مدار راه انداز یا شوک حرارتی در بخش قدرت میشود که در نهایت منجر به ایجاد شکست در کلیدهای قدرت مثل IGBT ها و دیودها میشود.
از عاملهای مهمی که بر توانایی کارکرد درایوها تاثیر میگذارد و از اهمیت بسزایی نیز برخوردار هستند این است که همیشه سعی داشته باشیم محیط کاری این دستگاهها را خنک و دارای تهویه مناسب، بدون رطوبت و حداقل دور از مواد روغنی نگه داریم. گرد و غبار در محیط کاری و در شرایط محیطی برای تمامی تجهیزات الکترونیکی باعث خرابی و دچار اختلال عملکردی در دستگاه ها میشود که در مورد اینورترها هم به همین صورت است.
برچسب : نویسنده : الکتری کالا electrikalaaa بازدید : 18
اینورتر در بسیاری از وسایل خانگی و صنعتی، که بهنوعی در آنها حرکت وجود دارد، مانند کولرگازی، یخچال و ماشین لباسشویی تا پمپ آب خانگی و آسانسورهای خانگی و صنعتی، میتواند به کار گرفته شود. اینورتر نامهای دیگری ازجمله اینورتور، درایو موتور، درایو، کنترل دور موتور، درایو سرعت قابلتنظیم، درایو، درایو سرعت متغیر VFD و میکرو درایو است که همه به یک وسیله اشاره دارند.
اینورتر چیست؟
اینورتر در لغت به معنای مبدل است و به آن درایو، کنترل کننده دور موتور، درایو فرکانس متغیر نیز میگویند. اینورتر یک دستگاه الکترونیک قدرت است و به دستگاهی گفته میشود که جریان مستقیم را به جریان متناوب تبدیل میکند. علاوه بر این، اینورترها به طور گستردهای در مراحل معکوسسازی منابع تغذیه سوئیچینگ مورد استفاده قرار میگیرند. ولتاژ و توان تولیدی اینورتر قابل تنظیم است.
عملکرد اینورتر
اصطلاح اینورتر (Inverter) بهطور کلی معادل است با دستگاهی که بتوان بهکمک آن جریان مستقیم برق DC را به جریان متناوب AC تبدیل کرد. در اینورترها برق AC شهری، که برق متناوبی با ولتاژ ۲۲۰ ولت و فرکانس ۵۰ هرتز است، ابتدا به برق DC تبدیل میشود؛ اما عملکرد اصلی اینورتر زمانی است که دوباره این برق را به برق متناوب AC، اما با ولتاژ و فرکانس موردنیاز دلخواه و متناسب با کارکرد برقی مصرفکننده تبدیل میکند.
سرعت گردش موتور (RPM یا همان دور بر دقیقه) بهطور مستقیم با ولتاژ و فرکانس موتور در ارتباط است. هرقدر که ولتاژ و فرکانس افزایش پیدا میکند، سرعت گردش موتور نیز بیشتر میشود. زمانی که بار موتور الکتریکی به فرکانس و ولتاژ پایینتری نیاز دارد، میتوان از اینورتر یا درایو برای پایینآوردن ولتاژ و فرکانس استفاده کرد. همچنین به کمک اینورتر میتوان از موتور محافظت کرد و در صورت صدمه دیدن اینورتر، میتوان به تعمیر اینورتر و یا جایگزین کردن آن با اینورتر جدید پرداخت.
مهمترین نقش اینورتر
به طور کلی میتوان ویژگیهای اینورتر را اینگونه توصیف کرد:
مزایای اینورتر چیست؟
استفاده از اینورتر مزیتهای زیادی دارد. یکی از قابلیتهای مهم اینورتر، عملکرد هوشمند آن است. این ابزار میزان باری را که بهسمت موتور میرود، تشخیص میدهد و بعد متناسب با همان میزان بار، به موتور فرمان جریان متناسب را صادر میکند. در بسیاری از مواقع، این جریان از جریان نامی موتور کمتر است. از مزایا و کاربردهای مهم اینورتر میتوان به موارد زیر اشاره کرد:
قیمت اینورتر
شما برای خرید اینورتر باید به چند مورد توجه کنید و آنها را مشخص کنید. نخست، توان الکتروموتوری که میخواهید برای آن اینورتر بخرید. معمولا بهتر است توان اینورتر شما یک رنج بالاتر از توان موتور باشد؛ مثلا خوب است برای موتور ۷۵۰ وات از اینورتر ۱ یا ۱٫۵ کیلووات استفاده شود.
همینطور به این نکته دقت کنید که توانهای ذکرشده در اینورترها برای موتورهای معمولی است که دورشان ۱۴۰۰ دور بر دقیقه است. برای موتورهای ۲۸۰۰ دور، توان اینورتر نصف توان موتور و برای موتورهای ۷۰۰ دور، توان اینورتر دوبرابر توان الکتروموتور در نظر گرفته میشود.
در مرحله بعد نیز باید ببینید که چه برقی در اختیار دارید. اگر برق تکفاز شهری دارید باید اینورتری بخرید که ورودی تکفاز ۲۲۰ ولت داشته باشد و اگر هم برق سهفاز در دسترس است، اینورتر شما باید از نوع ورودی سهفاز باشد. در نظر داشته باشید که در صورت موجود بودن هردو، بهتر است از برق سهفاز استفاده شود تا موتور عملکرد بهتری داشته باشد.
